H3C助力北京北辰洲际酒店网络布局建设

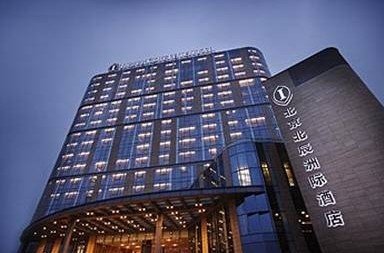

　　【迈点网】北京北辰洲际酒店坐落于奥林匹克公园区中心，与鸟巢、水立方近在咫尺。距市中心仅15分钟车程，优越的地理位置，能便捷的到达故宫、天安门广场及众多名胜古迹，是商务及休闲旅行的绝佳选择。北京北辰洲际拥有337间配备顶级的房间，酒店共16层，风格迥异的餐厅及酒吧任意选择。北京北辰洲际酒店拥有1600多平方米的宴会场所，均配以尖端的设备以满足各种宴会及会议的需要。 在北京北辰洲际酒店客人可以随时在酒店的大堂、泳池旁、抑或酒廊内享受无线上网并接受电子邮件。

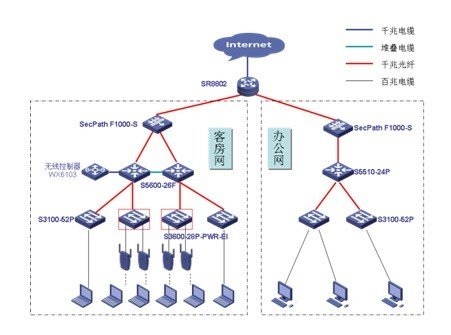

　　酒店网络组网图如下：

　　组网图描述：

　　客房网、办公网隔离

　　客房网：

　　核心采用两台H3C S5600-26F交换机并进行堆叠组网，接入采用H3C S3100-52P交换机接入计算机等设备;

　　办公网的出口部署Secpath F1000-S千兆防火墙，对办公网络进行安全保护;

　　客房网同时进行瘦AP无线网络解决方案，无线控制器采用了H3C WX6103，无线AP为WA2110瘦AP，接入交换机采用H3C S3600-28P-PWR-EI的POE交换机，整体无线网络管理简单、部署方便;

　　办公网：

　　核心采用H3C S5510-24P交换机，接入采用H3C S3100-52P交换机，百兆接入办公计算机和其他设备;

　　办公网的出口部署Secpath F1000-S千兆防火墙，对办公网络进行安全保护;

　　酒店网络的出口采用H3C SR8802高性能核心路由实现internet连接。（中关村在线）
